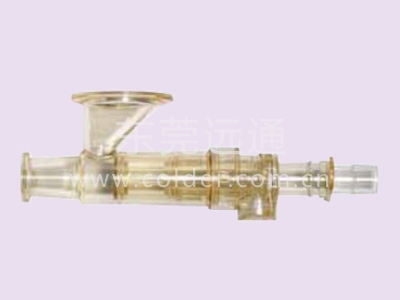

Steam-Thru®连接

Steam-Thru接头为生物制药工艺设备和一次性应用袋及连接管提供便捷的无菌连接，通过减少不必要的清洁程序和使用可重复利用部件减少验证负担，这样，单用设计节省时间和金钱
特点：
创新型三端口设计
获得专利的阀设计
指按闩/撕裂套管
工业标准端头
无BSE/TSE的材料
优点
实现真正的SIPSteam-Thru程序，避免“死角"及层流罩之需允许无菌连接和断开及允许高流速
安全的阀门定位，可视流程状态快速连接至工艺设备及软管
符合ADCF要求
产品规格
压力：
蒸汽位：
最大达30psi，2.07巴（Steam-Thru）
35psi，2.41bar（Steam-ThruⅡ）
流体位：真空至20psi，1.38bar
温度：
蒸汽位：
最高266ºF（130ºC）持续60分钟（SteamThru）
最高275ºF（135ºC）持续60分钟（Steam-ThruⅡ）
流体位：39ºF到104ºF（4ºC到40ºC）
材料：
接头：聚砜树脂，USPVI等级认证,ADCF
O型圈：硅树脂（透明），铂金固化，USPVI等级认证,ADCF
撕开套管：聚乙烯或者聚碳酸酯（仅SteamThru）USP等级VI，ADCF
典型流速:
Cv=4.2–4.6(Steam-Thru)
Cv=5.2–8.0(Steam-ThruII)
灭菌：
伽玛辐射：最大达50kGy伽玛辐射
灭菌器：最大265ºF（129ºC）持续60分钟，最多两个循环（应用于下述部件编号：STC1700500-STC1700800及STC2020000-STC2021000）
SIP过程：
最高266°F(130°C)，60分钟(Steam-Thru)
最高275°F(135°C)，60分钟(Steam-ThruII)
端面尺寸：
3/8"到1/2"ID,9.5mm到12.7mmID倒钩型（Steam-Thru）
3/8"到1/2"ID，9.5mm到12.7mmID倒钩型和3/4"卫生型（Steam-ThruII）
Steam-Thru外形结构

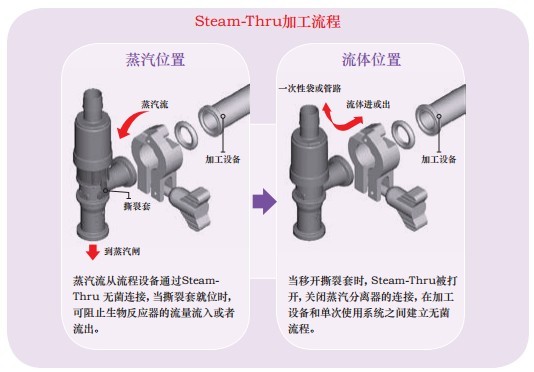

Steam-Thru接头的创新型三端口设计可使蒸汽通过低端口直接进入不锈钢设备，在SIP之后，循环结束，接头阀开关被打开，为一次性系统创建无菌流道。
Steam-ThruⅡ
外形结构

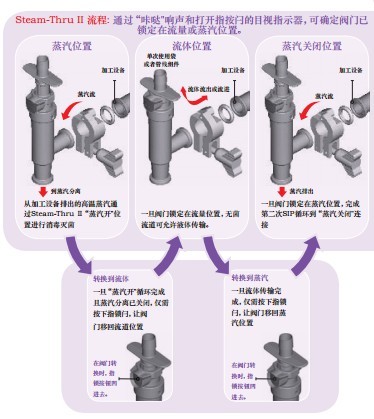

Steam-ThruⅡ接头提供灵活的“蒸汽开"和“蒸汽关"功能选项。获专利的设计可使阀门返回到蒸汽位置，进行第二次SIP循环。一次性使用系统的“蒸汽关闭"断开，最大程度地减少了与可重复使用部件的交叉污染风险。

若未特别注明，所有测量数据单位均为英制（毫米），管线必须符合规定的内外径尺寸。


详细的产品参数可下载中文选型资料-参阅第88页产品选型资料。
